Tosca 是什么？
Tosca 是一個優化套件，可提供基于有限元分析 (FEA) 和計算流體動力學 (CFD) 模擬的高效且強大的結構和流動優化解決方案。 現有的設計通常只需要很小的改變就可以提高產品的整體性能。 Tosca 優化方法為設計人員提供了改進設計所需的見解，以在不影響性能的情況下減少重量和成本等因素。
Tosca
高級拓撲和非參數優化
—
為什么使用 Tosca 進行優化？
- 加快概念設計，縮短上市時間。
- 支持制造就緒型產品設計。
- 減輕重量并確保最高結果質量，以帶來可靠的零部件。
- 避免易錯且耗時的模型簡化。
- 利用真實仿真的優勢，并在優化過程中直接處理非線性。
- 允許用戶創建流體流程設備，減少設備壓降并改善流動均勻性。
- 在直觀的圖形用戶界面中以交互方式定義結構優化任務：Abaqus/CAE 中的 Optimization 模塊、Tosca ANSA environment (Tae)、Tosca Structure.gui。
—
更輕、更便宜、更堅固的零件

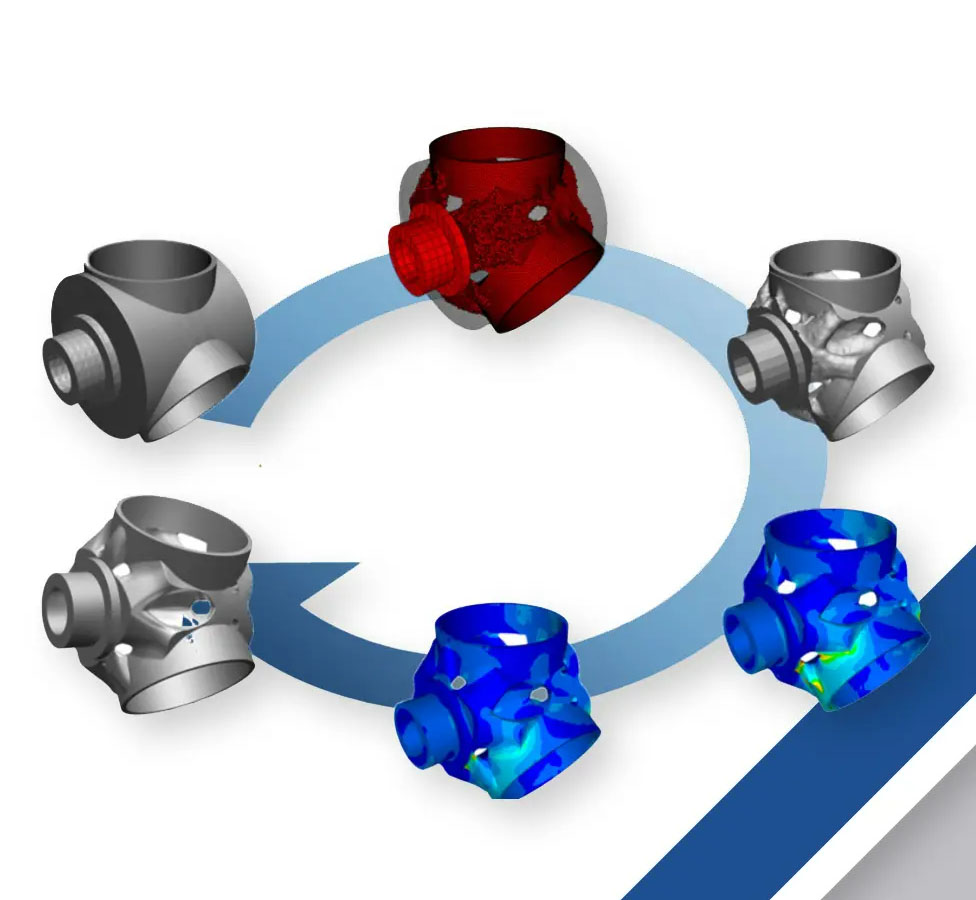

使用 TOSCA 進行結構拓撲優化
Tosca 結構拓撲優化模塊通過在給定的設計空間，滿足指定加載工況和邊界條件進行優化計算，得到最優設計。可幫助客戶顯著縮短設計時間、提供更高水準的設計、節省材料、減輕重量。 Tosca 結構拓撲優化支持的約束或目標包括：剛度（柔度或位移）“固有頻率、反應力（內力或反作用力）、頻響位移、速度和加速度、重量、體積質心位置、慣量以及聲學特性等。Tosca 也支持在拓撲優化中可以施加一系列的制造約束如：面約束、鉆孔約束、拔模約束、周向旋轉約束、對稱約束等。 Tosca 結構拓撲優化是一種市場領先的結構優化技術，它使用行業標準的有限元分析 (FEA) 工具 Abaqus 來生成獨特且可持續的設計。Tosca 結構拓撲優化提供了廣泛的優化解決方案，從早期概念設計到具體設計改進。
—
流動性能、效率和質量

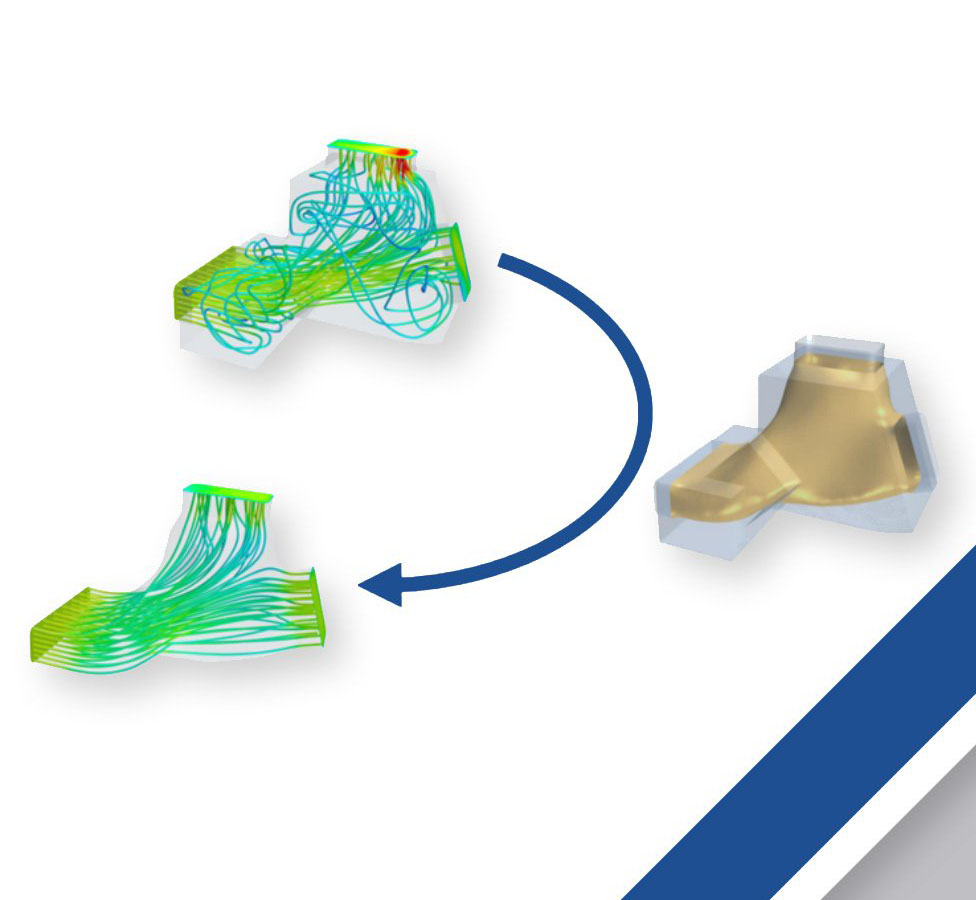

使用 TOSCA 進行流體優化
Tosca Fluid拓撲優化主要用于一個特定設計空間，進行流道的拓撲優化設計，實現最低的壓力損失，盡可能避免回流現象，支持內流、穩態、單相流；同時Fluid也可以用于降低出入口壓力差、平衡兩個出口流速、聲壓優化等。
Tosca Fluid 具有針對組件和系統的獨特設計和非參數流體流動拓撲優化技術。利用設計靈活性，為定義的設計空間和流程任務創建創新、優化的設計理念。流體優化Tosca Fluid可以與目前主流的CFD工具集成，一次CFD運行即可進行優化，擁有非常易用的GUI界面。
—
功能

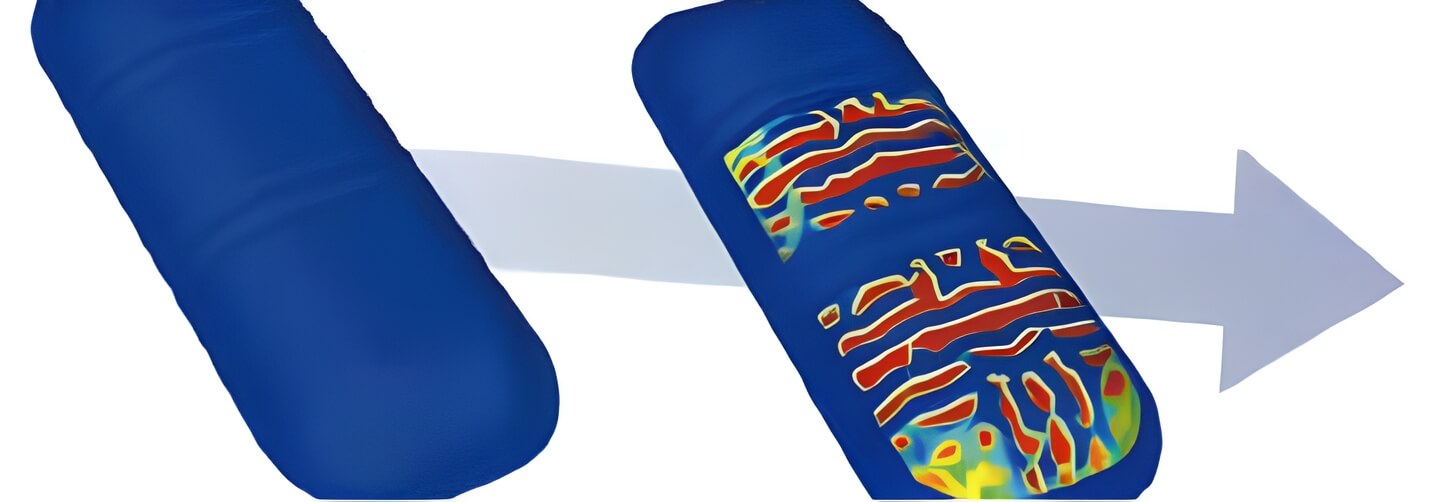

Tosca形貌加強筋優化
Tosca Structure的Bead模塊用于優化板殼結構中加強筋的位置和方向，通過在飯金結構中添加加強筋能夠提升鈑金件的彎曲剛度以及板殼結構的動力學（振動）特性以及提高飯金件的疲勞壽命。使用Bead模塊,，往往只需2-3次求解迭代即可完成復雜模型清晰的加強筋布局優化。

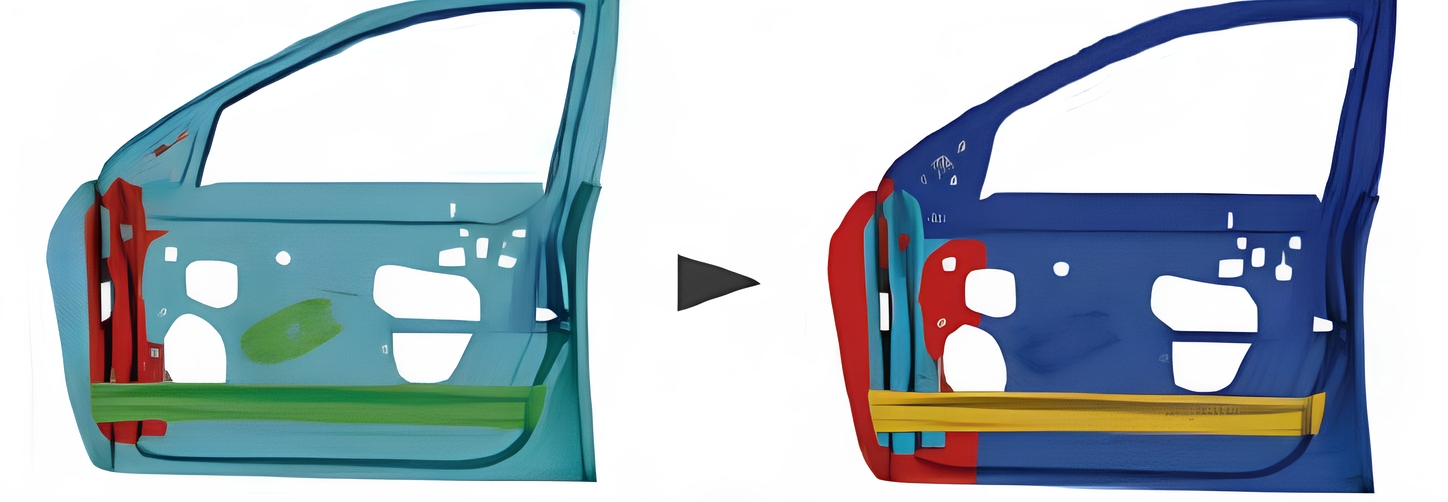

Tosca厚度優化
Tosca Structure的Sizing模塊能夠完成厚度優化,模塊通過參數自動調節如改變殼的厚度參數，從而改善結構的特性如增加剛度的同時降低設計重量、減小局部應力、提高振動頻率等。Sizing求解器允許將每一個殼單元厚度做為設計變量實現自由尺寸優化，也可將一組殼單元厚度做為一個設計變量進行優化，以保證一個指定的設計區域厚度能同時變化，以保證優化結果最終能通過制造實現。
