2022 年 7 月更新在這里 – 基于 SOLIDWORKS 瀏覽器的設計角色中的熱點
基于瀏覽器的設計角色的最新3D?EXPERIENCE? Works 版本 R2022x FD03 現已發布，它充分提高了生產力，可幫助您更好、更快地完成工作。
用戶體驗
歡迎應用程序– 更快地了解您的角色并更快地啟動它們。
Welcome 應用程序?yàn)槟鶕碛械慕巧峁┵Y源，例如視頻概述和直接從應用程序訪問 SOLIDWORKS? 在線社區。例如，學習中心提供快速視頻教程、入門提示和訪問深度學習教程。它還具有示例內容，例如引擎塊模型，可以將其拖放到界面中以查看建模功能。
在 Welcome 應用程序的最新版本中包含了角色描述，通過視頻告訴其應用程序的使用方法。也許有一個尚未嘗試過的角色及其主要應用程序，擁有并準備試一試。此功能將幫助您快速入門。
除了打開協作和管理應用程序（例如 3DPlay、書簽編輯器等）之外，還可以直接從 Welcome 應用程序啟動另一個角色，例如 3D Sculptor。

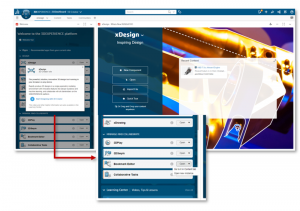

現在可以直接從 Welcome 應用程序啟動您擁有的角色或應用程序。
Welcome 應用程序的優點在于它針對擁有的角色進行了個性化設置，因此只能看到這些角色的相關信息。不僅可以了解自己的角色，還可以在一個位置使用新的快捷方式在角色之間快速切換。

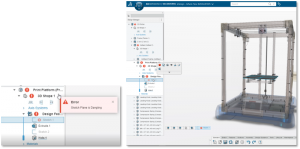

新的設計經理反饋——通過更好的設計經理反饋和錯誤警告提高您的裝配建模效率。
在設計組件時，確保設計按預期執行和運行至關重要。為了幫助您與裝配保持同步，設計管理器將在任何有錯誤的組件旁邊顯示一個紅色圖標，可以單擊該圖標查看錯誤。例如，可能有一個需要解決的配合錯誤。這項新功能將幫助您準確識別和了解問題所在，以便快速輕松地進行裝配修復。
重復使用草圖——想象一下這里節省的時間！
改進了插入草圖工作流程，能夠重復使用來自任何現有模型的標準或常用草圖形狀。
使用這個新的插入草圖工作流程，減少設計時間并重復使用來自任何現有模型的標準或常用草圖形狀。當定位草圖時，還會注意到改進的捕捉和機器人操縱器。
掌握錯誤并在設計過程的早期解決它們。

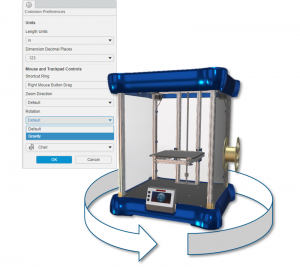

新的重力旋轉– 專注于模型并改進查看選項。
使用新的重力旋轉選項，可以將產品放在基座上。以逼真的旋轉查看模型，就好像它就在您面前一樣。在制作營銷視頻時，這是一個很好的選擇，也是建筑、工程和施工 (AEC) 專業人士的一大要求。
可以在旋轉下的通用首選項對話框中找到此選項。
將產品放在基座上，并使用新的重力旋轉功能獲得更逼真的視圖。
零件和裝配設計
新的可變圓角選項– 節省創建復雜圓角的時間。
Filet 命令中有一個新功能，因此您可以通過直觀的用戶體驗輕松為邊、頂點等創建不同的文件，提供更高級別的靈活性。
新的閣樓選擇管理器– 通過更多控制來掌握您的選擇。
使用新的放樣選擇管理器提高放樣幾何的控制和精度。放樣選擇對話框現在包括用于創建草圖段組的選項。輕松選擇草圖的特定部分，而不是選擇整個部分。
草圖圖案的更多尺寸約束——您可以控制更多約束選項。
使用新的外部和間距尺寸選項提高您的工作效率并自動定義您的草圖圖案段。
新材料定制——節省分析設計的時間。
精確設計，并確保模型具有正確的質量?，F(xiàn)在可以自定義材料屬性，以推動設計指導和下游流程，例如仿真。
新的翻轉配合對齊?快捷方式– 通過直接從設計管理器翻轉配合對齊來節省時間。
使用這個新的快捷方式來翻轉對齊比以往任何時候都更容易獲得正確的裝配配合。假設有一個螺絲并且它是向后的，只需快速切換即可翻轉它。所要做的就是在設計管理器中右鍵單擊配合并點擊翻轉配合對齊圖標，就會翻轉方向。
自由造型設計
新的選擇加速器– 加快選擇，以便可以輕松地塑造 sub-d 網格。
現在可以從上下文工具欄中和使用 shift 選擇訪問幾個新的選擇加速器。
如果需要選擇一組相切邊或面，可以使用上下文工具欄上的選擇相切加速器。如果需要選擇盒子或四邊形球的面周圍的邊，有一個角循環加速器，可移動選擇角任一側的兩條邊以選擇整個循環。對于折痕邊緣，在上下文工具欄上添加了選擇折痕加速器，以便可以選擇連接的折痕邊緣。此外，移位選擇現在將沿著折痕邊緣。

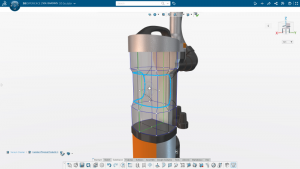

使用新的“選擇折痕”選擇加速器來選擇折痕邊緣并更快地進行修改。
新使用邊界框選項縮放圖元– 通過按特定尺寸縮放來消除尺寸模糊。
現在可以在將基元插入設計時使用新的按邊界框縮放選項來縮放 sub-d 基元以獲得更精確的尺寸。
當設計組件以適應設計中的特定空間時，這是一個有用的選項。當插入基元以在空的設計環境中開始設計時，它也很有幫助。可以為圖元設置邊界框尺寸，一開始就知道模型比例是正確的。
新 從 xShape 操作欄訪問 xDesign 命令– 無需切換應用程序即可節省時間并訪問更多工具。
3D Creator 和 3D Sculptor 就像面包和黃油一樣搭配在一起，如果使用其中一個，那么很可能會使用另一個。如果同時擁有這兩個角色，現在可以直接從 3D Sculptor 的操作欄中訪問所有 3D Creator xDesign 命令。
MBD 和圖紙

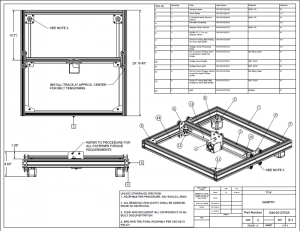

新創建物料清單– 清晰地定義裝配并提供關鍵裝配信息。
在最新版本中，可以使用創建和包含材料清單 (BOM) 的功能為您的 3D 定義和 2D 工程圖提供更多有價值的信息。使用指向 ENOVIA 屬性的直接鏈接， BOM 始終是最新的最新信息。
使用熟悉的表格編輯功能自定義 BOM 表格，并提供廣泛的鏈接裝配屬性，例如零件數量、修訂、零件編號等。
將材料清單添加到您的 3D 制造定義和 2D 工程圖中。
新更改圖紙顏色– 清晰地可視化圖紙。
現在，可以在使用 2D 工程圖時更改圖紙顏色顯示。讓產品從背景中脫穎而出，這樣可以更好地對其進行可視化，并通過使用更柔和的床單顏色而不是整天盯著明亮的白色床單來減少眼睛疲勞。
新的圖紙模板——提高繪圖的一致性并節省時間。
創建和重復使用自定義圖紙模板以實現工程圖標準化。使用自定義保存的圖紙格式節省詳細繪制圖紙的時間并提高圖紙的一致性。
使用智能捕捉和翻轉快捷方式放置尺寸 – 更準確地放置尺寸。
使用智能工作流程輕松放置尺寸以正確定義模型，以將注釋捕捉到頻繁的平面方向。
還有一個翻轉注釋平面的新快捷方式。
鈑金設計

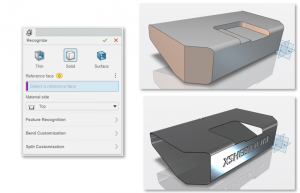

識別任何東西——利用新的直觀轉換為鈑金工作流程來簡化復雜組件的創建。
使用兩個新選項改進了識別命令，包括實體和曲面選項，以輕松創建復雜的鈑金形狀并減少對復雜設計工作流程的需求。除了現有的“薄”選項外，現在還可以使用自動生成的平面圖案轉換實體和曲面，以進行不再需要帶殼或均勻厚度幾何體的制造。
在更新的識別命令中查找更多用于轉換鈑金的選項。
結構設計
新管理自定義結構部分– 通過選擇一個協作空間進行存儲來組織和管理結構部分。
為了使結構和框架設計結構截面配置文件更易于管理，添加了在創建結構配置文件時分配協作空間的功能。例如，可以為組織中的每個人、特定設計團隊或個人使用的自定義配置文件創建一個協作空間。
3D?EXPERIENCE 平臺管理員可以控制訪問以及在這些協作空間中添加和刪除內容。能夠輕松管理組織的結構配置文件，并減少人們使用錯誤配置文件的可能性。

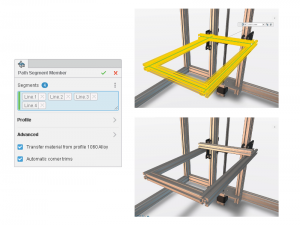

新的自動邊角修剪– 更快地創建結構系統。
談?wù)撉把兀夹g(shù)。通過在“成員創建”對話框中打開“自動邊角修剪”功能來加快設計時間。此功能會在成員創建期間自動修剪成員，因此無需在創建成員后執行此操作。
通過在成員創建期間自動修剪成員來更快地創建結構系統。
模具設計

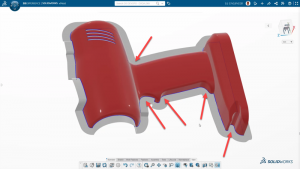

在分型面創建過程中自動合并內角– 通過改進曲面自相交的處理來節省時間。
模具設計創建分型面時，改進了處理內角的方式。自相交會自動合并以創建更平滑、更連續的曲面。
這種增強不僅加快了分型面的創建，而且模具更容易制造。
通過改進的分型面創建更快地創建模具。
增強的模具裝配和組件創建– 只需單擊一下即可加快模具裝配的創建。

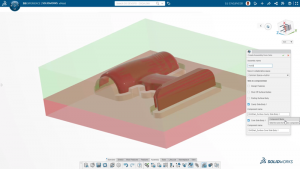

裝配工具欄中有一個新命令，只需單擊一個按鈕，就可以從集合中創建整個模具裝配體。還可以自定義模具組件和組件名稱，以及選擇要保存的協作空間。
會發現這個新功能確實簡化了從帶有實體的模具到創建帶有實體模具組件的裝配體的工作流程。
